環網柜如何分類,有哪些分類方式

2018/7/17 9:51:26 次瀏覽

  環網柜是一組高壓開關設備裝在鋼板金屬柜體內或做成拼裝間隔式環網供電單元的電氣設備,其核心部分采用負荷開關和熔斷器,具有結構簡單、體積小、價格低、可提高供電參數和性能以及供電安全等優點。那么環網柜又是如何分類的,分為哪些類型呢?

  環網柜根據氣箱結構分為共箱式與單元式;根據整體結構分為美式與歐式;根據絕緣材料分為固體絕緣式、空氣絕緣式與SF6氣體絕緣式;根據戶內外分戶內環網和戶外環網。

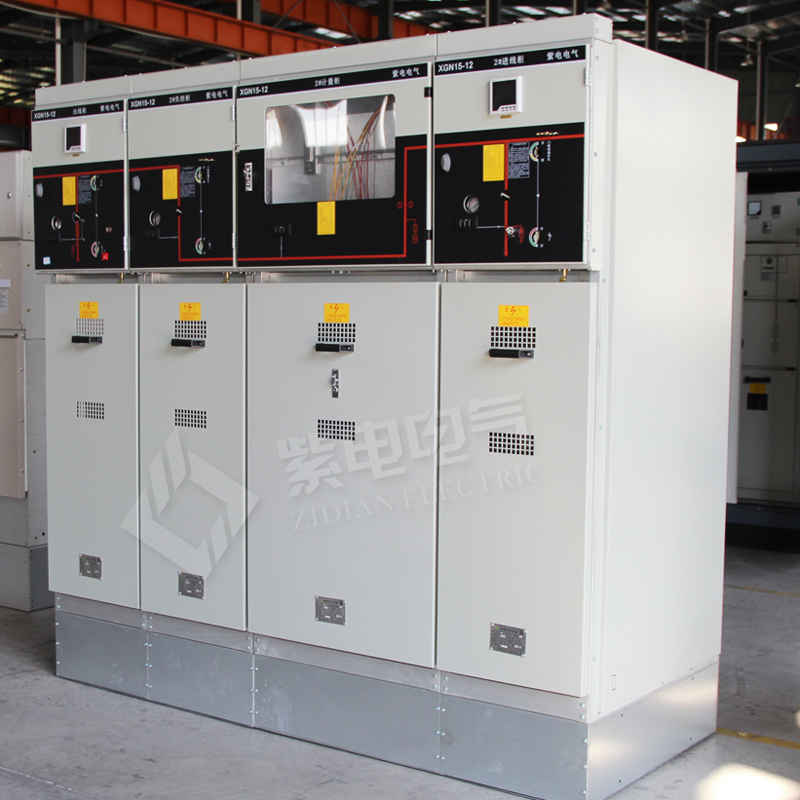

紫電電氣_環網柜如何分類,又分為哪些類型

  1、美式環網柜

  戶外設計,體積小、免維護。

  堅固的內殼體和外殼體, 抗外力和防爆能力強, 外殼采用不銹鋼或綠色箱體。

  進出線電纜, 通過全封閉預鑄式電纜連接件,安裝簡單,連接可靠。電纜附件采用美式歐式均可。

  美式傳統共箱式設計, 多路進出線在一個箱體中,結構緊湊,可靠性高。

  開關組合方式靈活。

  2、歐式環網柜

  2.1、共箱式歐式環網柜

  環網柜的殼體由獨立的功能小室組成 ,主母線、負荷開關、組合電器單元都獨立成室; 環網柜的充氣隔室用3.0mm不銹鋼板用氬弧焊焊接而成。負荷開關及母線連接均密封在SF6氣體里。組合自由,擴展方便。

  2.2、氣包式歐式環網柜

  獨特的開關設計,使用不銹鋼制成的負;荷開關殼體將柜體分為不同的小室 。組合自由,擴展方便。負荷開關密封在SF6氣體里。殼體使用不銹鋼經冷鍛壓工藝加工而成,保證了產品的高質量。

關于環網柜如何分類,有哪些分類方式的介紹就到這了,想了解更多環網柜的知識,歡迎關注紫電電氣。
