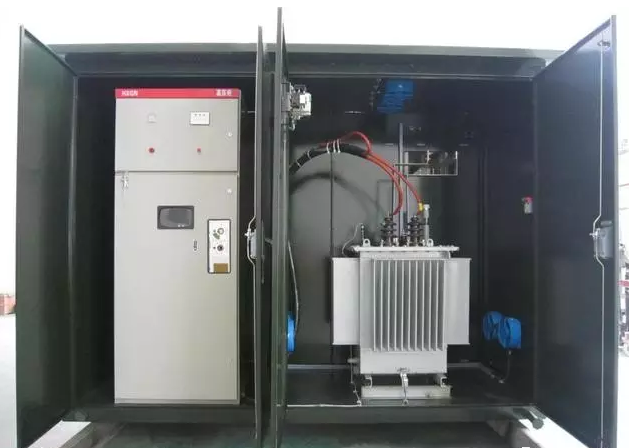

常見的箱式變電站故障現象產生原因排除方法

　　(一)：箱變內框架斷路器不能合閘

　　1.控制回路故障。

　　2.智能脫扣器動作后，面板上的紅色按鈕沒有復位。

　　3.儲能機構未儲能

　　排除方法

　　1.用萬用表檢查開路點。

　　2.查明脫扣原因，排除故障后按下復位按鈕。

　　3.手動或電動儲能。

　　(二)：箱變內塑殼斷路器不能合閘

　　1.機構脫扣后，沒有復位。

　　2.斷路器帶欠壓線圈而進線端無電源。

　　排除方法

　　1.查明脫扣原因并排除故障后復位。

　　2.使進線端帶電，將手柄復位后，再合閘。

　　(三)箱式變電站內斷路器合閘就跳

　　1.出線回路有短路現象

　　排除方法

　　1.切不可反復多次合閘，必須查明故障，排除后再合閘。

　　(四)箱式變電站內電容柜不能自動補償

　　1.控制回路電源消失。

　　2.電流信號線未正確連接。

　　排除方法

　　1.檢查控制回路，恢復電源。

　　箱變正確的操作1、合閘操作

　　關閉電纜室門---分開接地開關---閉合負荷開關。

　　2、分閘操作

　　分開負荷開關---閉合接地開關---打開電纜室門。

　　(一)操作時注憊事項

　　(1)執行負荷開關分合閘操作時，必須將開關推到分閘或合閘最終位置，切勿在開關沒有完成動作前松開或拔出操作手柄，否則彈簧反彈會傷及操作人員。

　　(2)在執行負荷開關分合閘操作時，操作手柄的操作把向外，防止操作時傷及操作人員。

　　(3)在執行負荷開關分合閘操作前，必須把對應單元面板左上部電動手動切換旋鈕拔出，并旋轉90°固定到手動位置后，才能進行負荷開關的手動操作，否則可能損壞機構。

關于常見的箱式變電站故障，產生原因及排除方法的介紹就到這了，想了解更多箱式變電站故障維護的知識，歡迎關注紫電電氣。
